特長
-

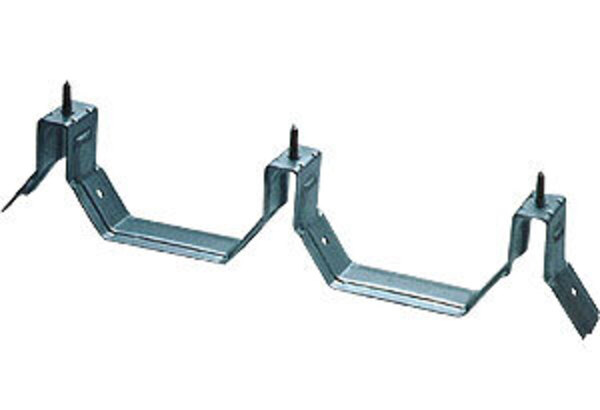

強靭な3連
フレームは独特のリブ加工、強度は抜群。
温度差や衝撃などによるネジレや歪みが起こりません。 -
優れた施工性
折板形状にぴったりそい、作業性に優れています。 -
材質
2.6mm厚 亜鉛鉄板
強度試験
圧縮試験
-
圧縮試験図
-
圧縮試験(変位曲線)
| 荷重(kgf) | 変位(mm) |
|---|---|
| 400 | 0.78 |
| 500 | 0.95 |
| 600 | 1.15 |
| 1000 | 1.85 |
| 1500 | 2.60 |
| 2000 | 3.29 |
| 2950(最大荷重) | 4.15 |
引張試験
-
引張試験図
-
引張試験(伸び曲線)
| 荷重(kgf) | 伸び(mm) |
|---|---|
| 400 | 0.8 |
| 500 | 1.5 |
| 600 | 1.8 |
| 1000 | 3.1 |
| 1500 | 6.1 |
| 1740(最大荷重) | 8.3 |
試験詳細
| 圧縮試験 | 引張試験 | |
|---|---|---|
| 試験実施日 | 平成8年3月11日 | |
| 試験場所 | 大阪市立工業研究所 | |
| 試験名 |
荷重試験 (圧縮試験-変位曲線) |
荷重試験 (引張試験-伸び曲線) |
| 試験速度 | 1mm/分(23℃) | 2mm/分(23℃) |
|
試験結果 最大荷重 |
28.9KN [2950kgf] | 17.1KN [1740kgf] |
|
試験結果 所見 |
タッピングネジが破断した | タッピングネジが破断した |
※1KN=1000/9.80665kgf
BLシリーズ各部材取り扱っております。
その他、別注金具製作可能です。ご相談ください。
