数々の経験から生まれた吊子プレートに革新の技術をプラス、取付けも簡単で、安心してご使用できます。
-
耐火試験合格済 FP030RF-0058

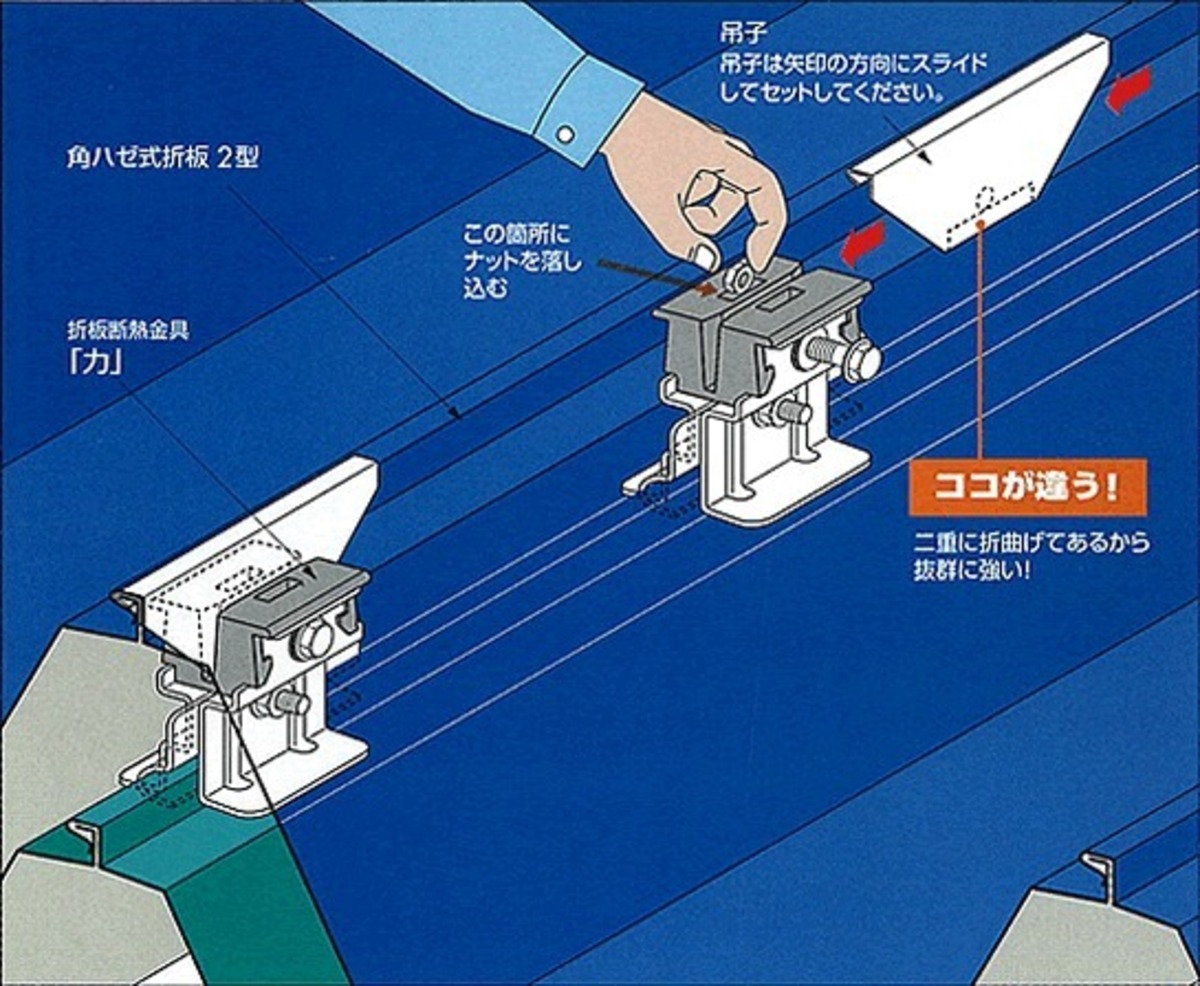

構成図
強度試験
圧縮試験
-
圧縮試験図
-
圧縮試験(変位曲線)

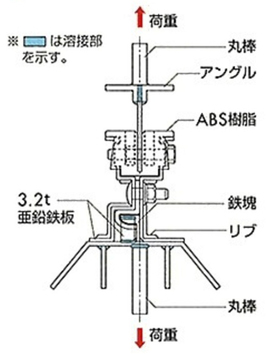

引張試験
-
引張試験図
-
引張試験(変位曲線)
試験詳細
| 圧縮試験 | 引張試験 | |
|---|---|---|
| 試験実施日 | 平成14年4月8日 | |
| 試験場所 | 大阪市工業研究所 | |
| 試験名 | 荷重試験（圧縮試験-変位曲線） | 荷重試験（引張試験-伸び曲線） |
|
試験結果 最大荷重 |
48.4KN[4940kgf] | 11.54KN[1177kgf] |
|
試験結果 所見 |
支持フレームが変形した | 吊子の穴が伸びた |
※1KN=1000/980665kgf
BLシリーズ各部材取り扱っております。
その他、別注金具製作可能です。ご相談ください。
