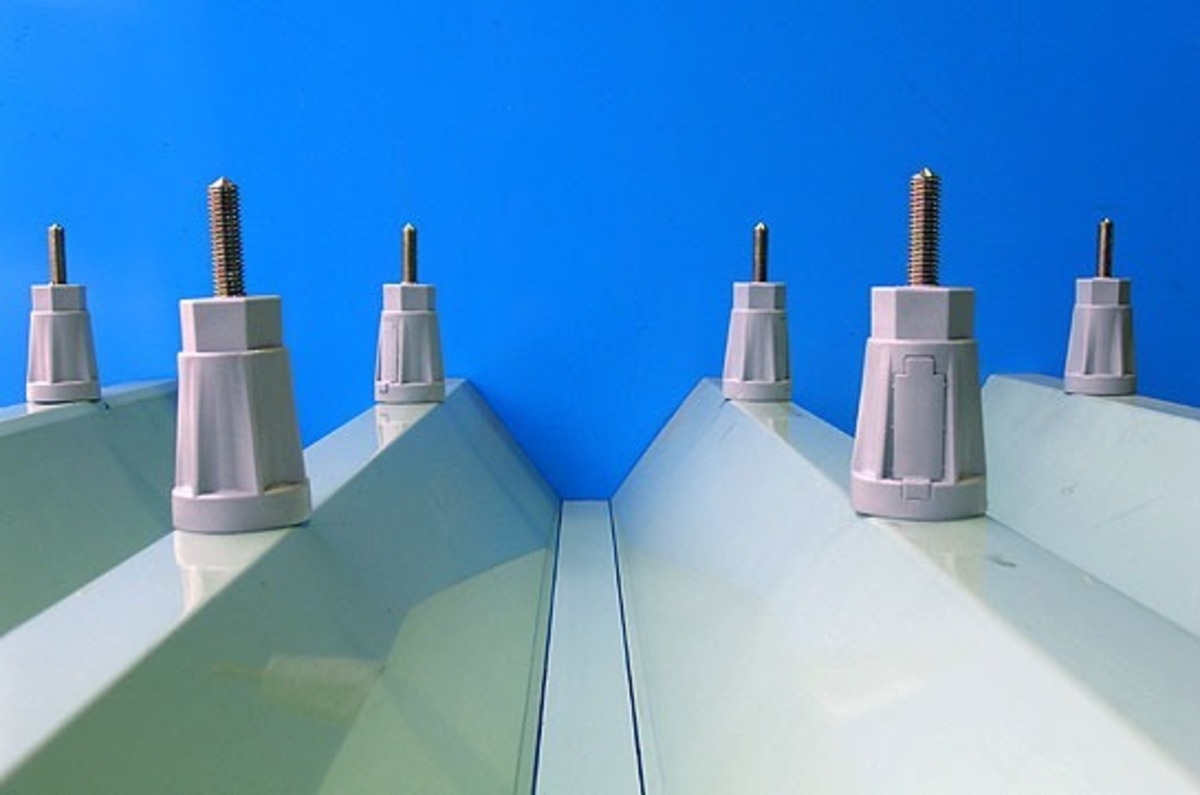

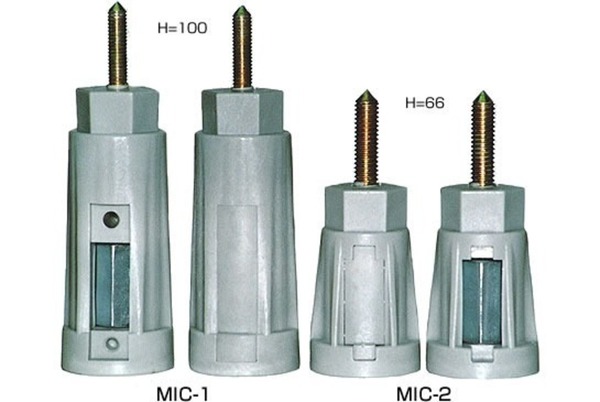

外観

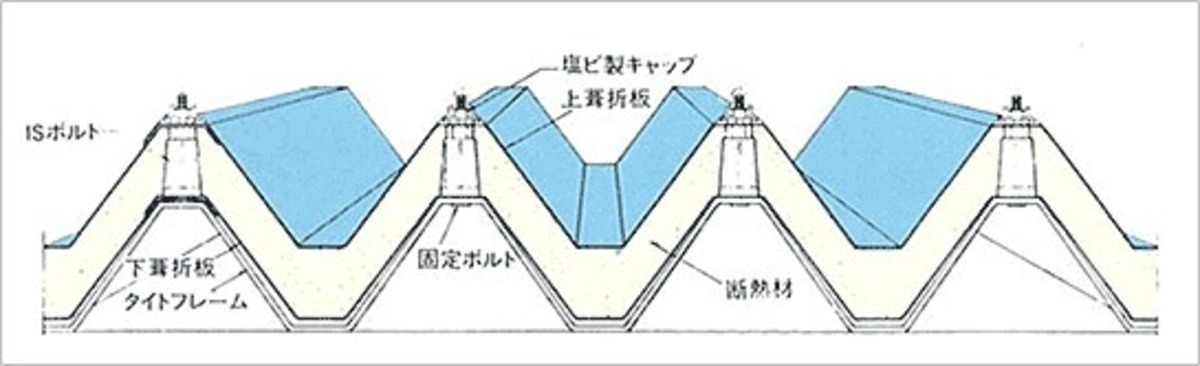

構成図

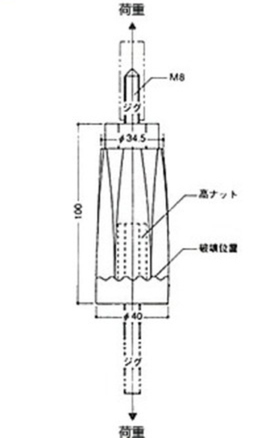

強度試験
引張試験(M8)
| 荷重(kgf) | 伸び(mm) |
|---|---|
| 200 | 0.30 |
| 400 | 0.72 |
| 600 | 1.53 |
| 800 | 2.25 |
| 1000 | 2.95 |
| 1200 | 3.70 |
| 1400 | 4.52 |
| 1550 | 5.25 |
引張試験(3/8)
| 荷重(kgf) | 伸び(mm) |
|---|---|
| 200 | 0.30 |
| 400 | 0.88 |
| 600 | 1.46 |
| 800 | 2.12 |
| 1000 | 2.78 |
| 1200 | 3.49 |
| 1400 | 4.21 |
| 1460 | 4.45 |
試験詳細
| 引張試験(M8) | 引張試験（3/8） | |
|---|---|---|
| 試験実施日 | 平成4年1月21日 | |
| 試験場所 | 大阪市立工業研究所 | |
| 試験名 | 荷重試験（引張試験-伸び曲線） | |
| 試験速度 | 1mm/分 | |
|
試験結果 最大荷重 |
15.2KN[1550kgf] | 14.3KN[1460kgf] |
|
試験結果 所見 |
荷重を受けた所が破断した | 荷重を受けた所が破断した |
※1KN=1000/9.80665kgf
BLシリーズ各部材取り扱っております。
その他、別注金具製作可能です。ご相談ください。
