ハゼ式折板用金具

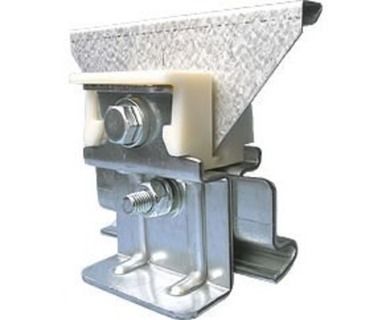

断熱金具 MV-01

二重断熱工法用金具です。
上ハゼ用吊子の変更で、丸ハゼ・角ハゼ
両タイプにご使用いただけます。

断熱金具 MV-01

強度試験

引張試験

  • 引張試験図
    引張試験図
荷重（kgf） 伸び（㎜）
100 2.00
200 2.50
300 3.15
400 4.00
500 5.15
600 6.50
687 9.40

試験詳細

試験実施日 平成5年3月25日
試験場所 大阪市立工業研究所
試験名 荷重試験（引張）
試験速度 2mm/分
試験結果
最大荷重 		6.7KN[687kgf]
試験結果
所見 		吊子取り付け穴が楕円になった

※1KN=1000/9.80665kgf

BLシリーズ各部材取り扱っております。
その他、別注金具製作可能です。ご相談ください。
