耐火試験合格済 FP030RF-0421

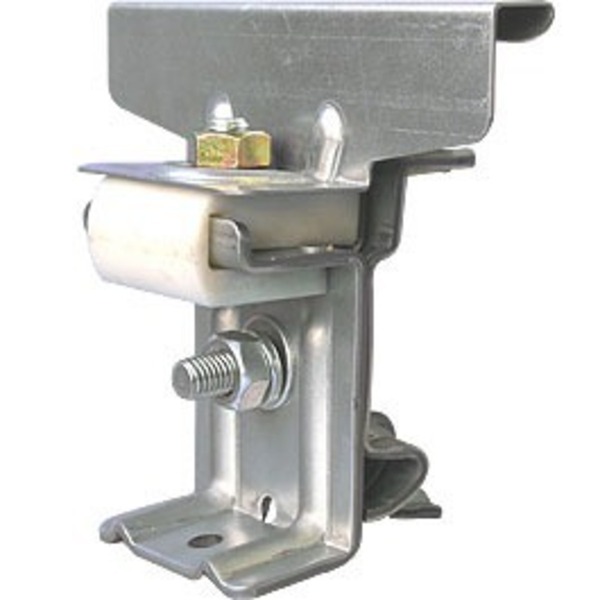

外観 (断熱金具117 角ハゼ用)
-
片側１
-
片側２
強度試験
| 圧縮試験 | 引張試験 | |
|---|---|---|
| 試験実施日 | 平成17年6月30日 | |
| 試験場所 | 大阪市立工業研究所 | |
| 試験名 | 荷重試験（圧縮） | 荷重試験（引張） |
| 試験速度 | 2mm/分（23℃） | |
|
試験結果 最大荷重 |
40.90KN[4171kgf] | 10.80KN[1101kgf] |
|
試験結果 所見 |
荷重負荷中に試料が大きく変形し、最大荷重に達した後さらに変形が大きくなった。 | 荷重負荷中に試料の樹脂部の周りが大きく変形し、最大荷重に達した後、金具から外れた。 |
※1KN=1000/9.80665kgf
「断熱金具117 丸ハゼ用」「断熱金具117 上-丸ハゼ 下-角ハゼ」「断熱金具117 上-角ハゼ 下-丸ハゼ」もございます。
BLシリーズ各部材取り扱っております。
その他、別注金具製作可能です。ご相談ください。
